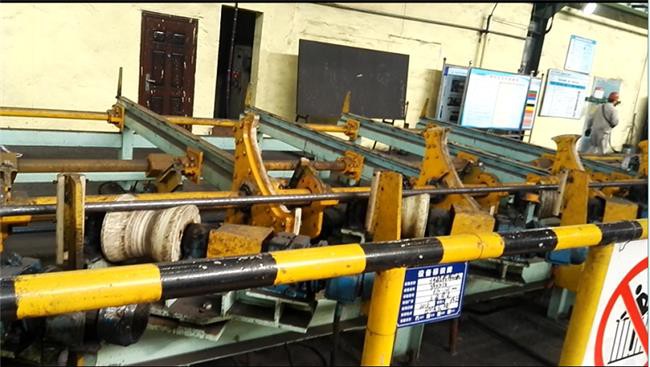

Kontrola magnetických částic

Yantai Haige Machine Tools Co, Ltd byla postavena v roce 1999, která se specializuje na výrobu ocelových dokončovacích zařízení, jako jsou magnetická částicová inspekce, řada JY Bar vyrovnávání strojů, abrazivní pás Ginder, kreslení stroj, stříhaný trhací stroj, bezhrotové brusky, CNC skluzování a válcování stroje pro čištění a pomocné stroje apod. Zabýváme se také v nepřetržitém tvrdém chrómu zařízení pokovování a tepelné zpracování zařízení.

Kontrola magnetických částic využívá interakci magnetického pole úniku s defektem obrobku s magnetickou částicí. Využívá rozdíl v magnetické permeabilitě a propustnosti oceli mezi povrchovými a blízkými povrchovými vadami (jako jsou praskliny, vměstky trosky a obilné linky) ocelových výrobků. Magnetické pole na diskontinuitě materiálu bude zkreslené a část úniku magnetického toku vytvoří na povrchu obrobku magnetické pole úniku, čímž přitáhne magnetický prášek za vzniku magneticko-magnetických defektů akumulace magnetického prášku. Za vhodných světelných podmínek se zjistí umístění a tvar závad. Pozorování a interpretace akumulace těchto magnetických částic umožnily kontrolu magnetických částic. Použitím našeho zařízení lze zaručit, že kvalita produktu, s použitím bezpečnosti, bude nižší.

Hlavní rysy:

(1) Úplné digitální ovládání

(2) Vícenásobné funkce

(3) Rychlý testovací proces

(4) Silná schopnost zabránit zavádění

(5) Jednoduché ovládání



NE.	Položka	Poznámka
1	Magnetizační režim	obvodová, podélná, kompozitní magnetizace
2	Obvod magnetického proudu	AC0 / 3000A 4 kanály každý 500A proud (RMS), plynule nastavitelný, s fázovým řízením vypnutí
3	Magnetický potenciál podélně magnetizovaný	AC0 / 24000AT (RMS), plynule nastavitelná (cívka označující vnitřní kanál a číslo otočení)
4	Rozměry magnetizované cívky	vnitřní průměr 300 × 250 mm, šířka 150 mm / 12 otáček
5	Vzdálenost mezi elektrodami	9500 mm
6	Doba dočasného nakládání	> 25%
7	Režim upnutí	pneumatický
8	Otáčení	obrobek se otáčí na kolečku
9	Úkon	manuální, automatické
10	Citlivost detekce vad	15/50 zkušebního tělesa může vykazovat jasnou magnetickou značku
11	Režim demagnetizace	demagnetizace
12	Doba magnetizace	nastavitelná od 0 do 3 s a přesnost řízení je ± 0,1 s
13	Chyba řízení magnetizačního proudu	± 5%
14	Demagnetizační efekt	≤ 3GS
15	Fluorescenční osvětlení	ruční zářivka
16	Zdroj napájení	380V ± 10% 50Hz třífázového čtyřvodičového kabelu přibližně 600A
17	Velikost zařízení	asi 11000 × široký 1000 × vysoký 1400 mm
18	Celková hmotnost	4000kg
